1.工作原理:

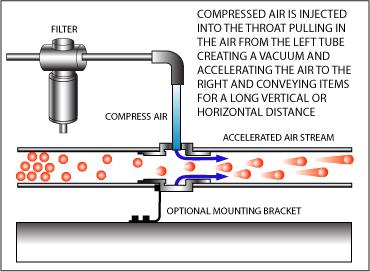

如圖, 當壓縮空氣進入氣動輸送器后,通過內部的物理結構向右側高速噴出,而在左側形成高負壓區,物料被吸入,隨壓縮空氣一起吹向右端。采用這種氣流輸送的方式,輸送啟停和速度通過調整壓縮空氣的開關和進氣壓力來實現,非常易于控制。
2.氣動輸送器工作原理視頻:
3.Nex Flow氣動輸送器的優勢:
1.氣動輸送器僅靠壓縮空氣驅動,使用安全,可于危險環境下使用。
2.內部無任何磨損件,使用壽命長達10年以上。
3.氣動輸送器的結構簡單緊湊,體積小,便于安裝,免維護。
4.提供5年質保。
4.Nex Flow氣動輸送器材質:
Nex Flow氣動輸送器的制造材質為鋁合金或不銹鋼,鋁合金氣動輸送器在制造工藝上全部經過特殊表面處理,其表面硬度與不銹鋼接近(帶X的型號)。
對于200攝氏度以上的高溫及高腐蝕場合, 則應選用不銹鋼氣動輸送器。

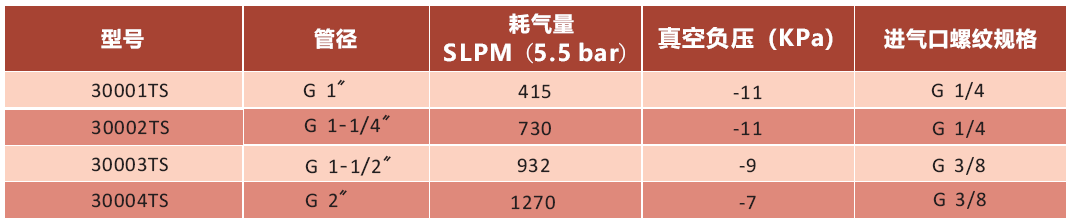

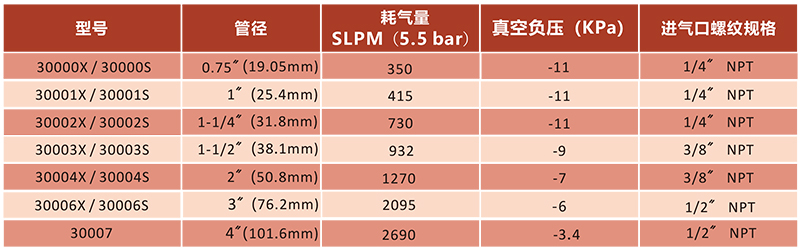

5.型號及耗氣量參數:
說明:

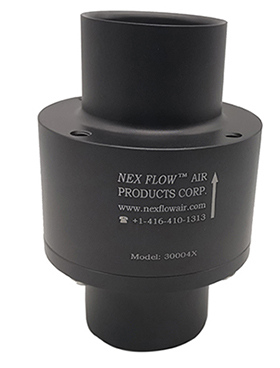

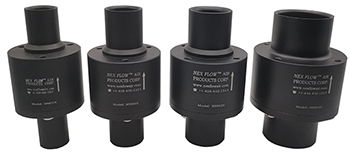

1.帶“X”的型號表示為鋁合金,硬質陽極氧化處理,表面硬度和不銹鋼接近。

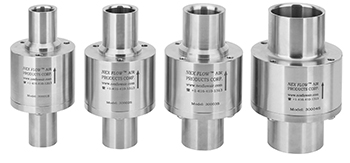

2.帶“S”的型號表示材質為304不銹鋼。

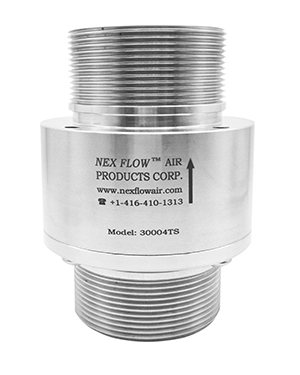

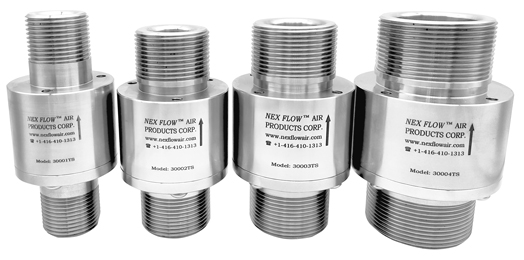

3.帶"TS"的型號表示帶螺紋,材質為304不銹鋼。
4.耗氣量SLPM(標準升/分鐘),標準升是指空氣在常溫常壓下的狀態,即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小,為達到理想的效果,進氣壓力需維持在0.55MPa(5.5公斤)以上,隨著進氣壓力的變化,耗氣量也會相應變化。

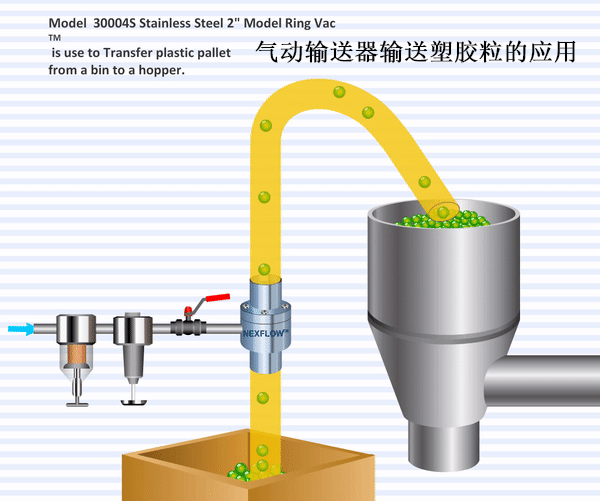

6.氣動輸送器應用示意圖:

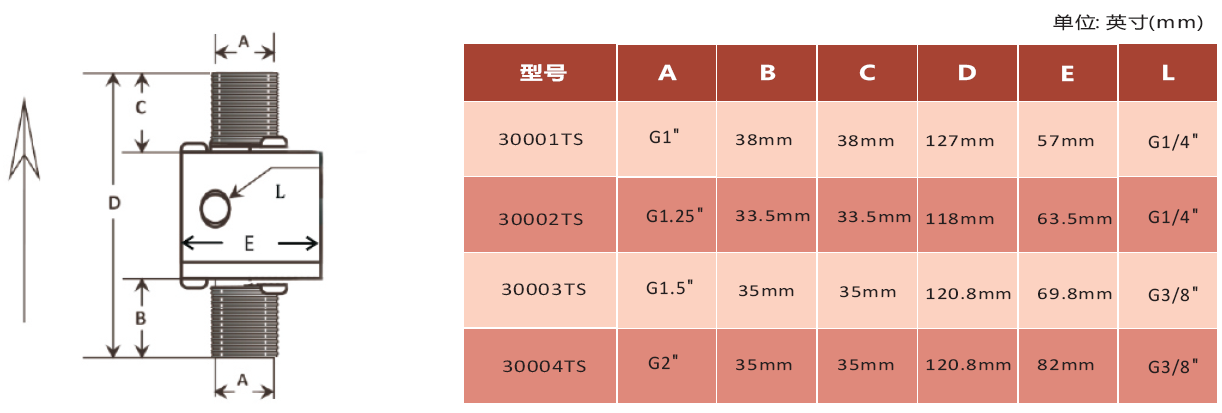

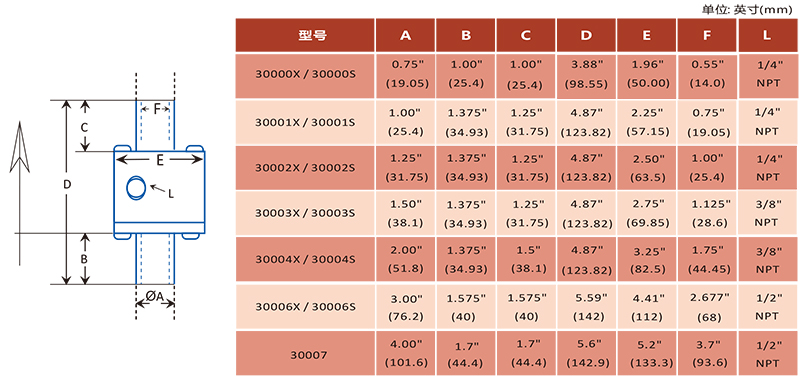

7.氣動輸送器尺寸圖:
8.安裝說明:
安裝時,氣動輸送器的兩端都需接管道,并且氣動輸送器安裝位置位于總輸送管路中距吸入點1/4左右的位置。吸料側的管長度越短,吸力會越強。例如,在輸送塑膠粒的應用中,垂直輸送高度為3m,則吸料側的管長度為0.5m,出料側管路的長度為2.5m。
9.揚塵處理方案:

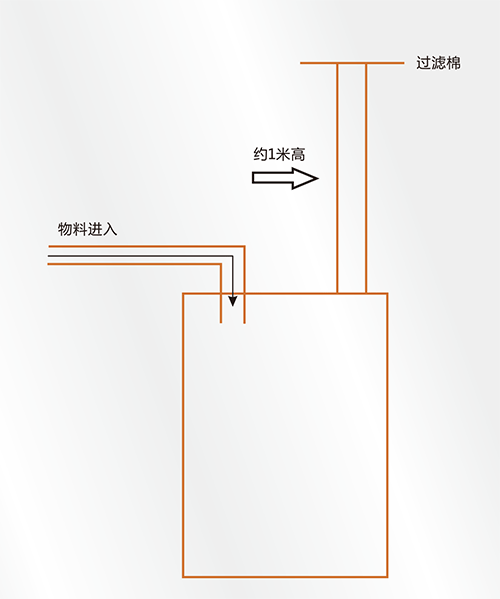

對于粉末等輕小物料的輸送,由于物料隨壓縮空氣到達目標桶后,壓縮空氣還有一些殘留速度,往往會形成揚塵,可在目標桶上裝一個口徑約25~100mm的排氣管,高度約1m,當物料進入目標桶后,通常會揚起0.5m高,然后落下,這樣在該管子頂部再用過濾棉擋一下即可。如下圖所示:
應用參考視頻

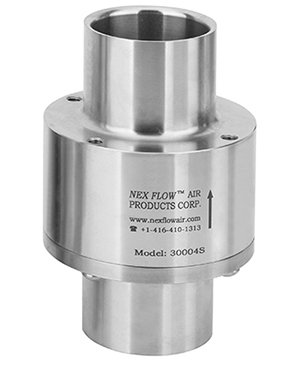

1. 小橘子輸送, 測試型號:30004S
